Sur les Peugeot récentes (308 II, 3008 II, 208 II, 2008), le signal d’allumage après contact ne passe plus par un simple fil rouge relié au Neiman. C’est le boîtier BSI qui pilote l’alimentation via le réseau CAN, ce qui change radicalement la façon d’aborder le branchement d’un autoradio Android. Identifier la couleur des fils reste une étape nécessaire, mais elle ne suffit plus à garantir une installation fonctionnelle sans comprendre l’architecture multiplexée du véhicule.
Réseau CAN et BSI Peugeot : ce qui change pour un autoradio Android
Les guides de branchement classiques décrivent un fil rouge pour le +12V après contact et un fil jaune pour le +12V permanent. Ce schéma reste valable sur les Peugeot d’avant 2010 environ, où le Neiman coupait physiquement l’alimentation.
A lire en complément : Trouver les meilleurs services et outils pour réussir sur Internet en 2024
Sur les modèles multiplexés conformes à la norme ISO 10487 mais pilotés par le BSI (boîtier de servitude intelligent), le + après contact est une information numérique transmise par le bus CAN. Le BSI décide quand l’autoradio reçoit du courant, quand il passe en veille, et quand il s’éteint complètement.
Un autoradio Android livré avec un boîtier CANBUS dédié dialogue avec le BSI pour reproduire ce comportement. Sans ce boîtier, l’autoradio peut rester allumé en permanence (et vider la batterie) ou ne jamais démarrer automatiquement au démarrage du véhicule. Avant de toucher au moindre fil, vérifier la présence et la compatibilité du module CANBUS fourni avec le poste Android est la première étape réelle du projet.
A découvrir également : Checklist essentielle pour réussir le départ d'un locataire sans stress ni oubli
Un schéma de branchement autoradio Peugeot avec code couleur des fils détaillé permet de visualiser cette architecture et d’identifier précisément chaque connecteur avant de commencer l’installation.
Codes couleur internes Peugeot face à la norme ISO autoradio
La confusion la plus fréquente lors du branchement vient d’un décalage entre deux référentiels de couleurs qui ne parlent pas la même langue.
Le référentiel atelier Peugeot
Les schémas d’atelier et les faisceaux d’origine Peugeot utilisent des abréviations à deux lettres : BE (bleu), RG (rouge), NR (noir), OR (orange), VJ (vert/jaune), GR (gris), JN (jaune), MR (marron), VE (vert), VI (violet). Ces codes apparaissent sur les connecteurs du véhicule et dans la documentation technique.
Le référentiel ISO des autoradios du commerce

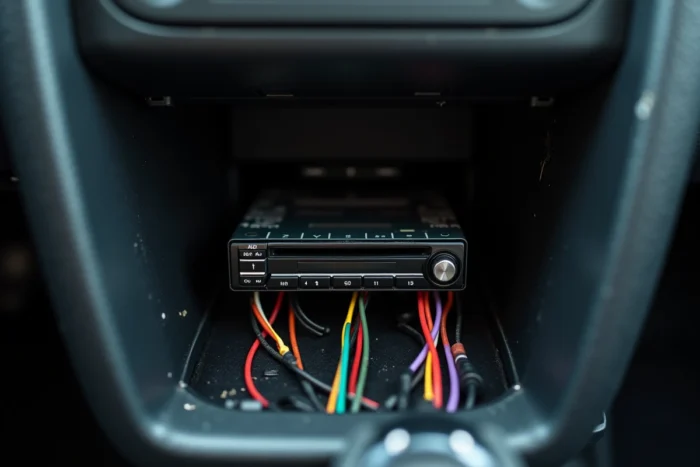

Les autoradios Android livrés avec un faisceau ISO suivent un code couleur standardisé :
- Jaune : +12V permanent (mémoire des réglages, horloge)
- Rouge : +12V après contact (allumage du poste)
- Noir : masse générale
- Bleu ou bleu/blanc : sortie antenne motorisée ou commande d’amplificateur
- Gris, blanc, vert, violet : paires de haut-parleurs (un fil plein pour le +, un fil rayé pour le -)
Les abréviations Peugeot ne correspondent pas directement aux couleurs ISO. Un fil « RG » côté véhicule (rouge dans le référentiel Peugeot) n’a pas forcément la même fonction qu’un fil rouge côté autoradio. Croiser les deux référentiels sans documentation précise revient à brancher au hasard.
Connecteur CANBUS et commandes au volant Peugeot
Sur les installations Android pour Peugeot 208, 2008, 5008 ou Expert, un fil ou petit connecteur dédié au CANBUS (souvent bicolore, orange/noir ou repéré « CAN ») accompagne le faisceau de l’autoradio. Ce connecteur joue un rôle bien plus large que la simple alimentation.
Sans le connecteur CANBUS, les commandes au volant ne fonctionnent pas. Le volant multifonction (volume, changement de piste, prise d’appel) communique avec l’autoradio d’origine via le réseau CAN. Un autoradio Android branché uniquement sur les fils d’alimentation et les haut-parleurs démarrera, diffusera du son, mais perdra toute interaction avec le volant.
L’extinction propre du poste dépend aussi de ce connecteur. Sans dialogue CAN, l’autoradio Android ne reçoit pas l’ordre de mise en veille envoyé par le BSI à la coupure du contact. Le résultat : un écran qui reste allumé plusieurs minutes, une consommation résiduelle anormale, et parfois un redémarrage intempestif.
Adaptateur ISO Peugeot : brancher sans couper de fils
Sur la majorité des Peugeot multiplexées récentes, le branchement passe par un adaptateur ISO spécifique au modèle. Ce câble fait le lien entre la prise d’origine du véhicule et le connecteur ISO de l’autoradio Android.
Le code couleur des fils reste utile dans deux situations précises :
- Ajout d’un accessoire non prévu (amplificateur externe, caméra de recul, micro pour appels mains libres)
- Vérification d’un branchement qui ne fonctionne pas correctement après installation de l’adaptateur
- Remplacement d’un faisceau endommagé ou adaptation sur un modèle non couvert par les adaptateurs du commerce
En dehors de ces cas, couper et dénuder les fils d’origine est à éviter. Chaque raccord manuel ajoute un point de résistance et un risque d’oxydation. Sur un réseau multiplexé, une mauvaise masse ou un faux contact sur la ligne CAN peut provoquer des dysfonctionnements en cascade (voyants tableau de bord, perte de fonctions).
Erreurs de branchement autoradio Android qui font sauter le fusible
Deux erreurs reviennent régulièrement sur les forums dédiés aux Peugeot.
La première : inverser le +12V permanent (jaune ISO) et le +12V après contact (rouge ISO). Sur un véhicule non multiplexé, cette inversion empêche simplement la mémorisation des stations. Sur un modèle avec BSI, elle peut créer un conflit entre le signal CAN et l’alimentation physique, provoquant la fusion du fusible autoradio.
La seconde : brancher un fil de haut-parleur à la masse du véhicule. Les sorties haut-parleurs d’un autoradio Android sont généralement de type « pont » (bridgé). Relier le fil négatif d’un haut-parleur (le fil rayé) directement à la carrosserie court-circuite l’étage de puissance. Le fusible saute immédiatement, et dans certains cas l’amplificateur intégré au poste est détruit.
Avant de mettre le contact pour la première fois après l’installation, vérifier chaque paire de haut-parleurs avec un multimètre en mode continuité permet d’éliminer ce risque. Une résistance mesurée entre le fil plein et le fil rayé de chaque paire doit correspondre à l’impédance du haut-parleur (quelques ohms), jamais à zéro.
